Análise experimental do desempenho pneumático de transmissão sob diferentes gradientes de pressão

Emsistemas de transporte pneumático, o gradiente de pressão é um parâmetro crítico que descreve o estado de fluxo de gás e partículas sólidas em pipelines. Ele reflete diretamente o consumo de energia necessário para superar a resistência durante a transmissão e afeta significativamente a eficiência, a estabilidade e a relação custo-benefício. Portanto, pesquisas aprofundadas sobre o desempenho do sistema sob gradientes de pressão variáveis ​​são essenciais para otimizar o design, melhorar a eficiência operacional, reduzir o consumo de energia e minimizar a perda de material. Este artigo apresenta uma análise experimental de como as variações de gradiente de pressão influenciam o desempenho de transmissão pneumática.

Fundamentos da transmissão pneumática e gradiente de pressão

Como o transmissão pneumático funciona

Sistemas de transporte pneumáticoUse principalmente o equipamento de fonte de ar (por exemplo, sopradores, compressores) para gerar fluxo de ar de alta velocidade, impulsionando materiais granulares através de tubulações fechadas. Com base na proporção de gás sólido e na velocidade de fluxo, o transporte pneumático é categorizado em dois tipos principais:

• Transporte de fase diluída: baixa razão de gás sólido, alta velocidade de gás, partículas suspensas no fluxo de ar. Ideal para transferência de material de baixa distância e baixa densidade.
• Transporte de fase densa: alta razão de gás sólido, velocidade de gás mais baixa, partículas se movem em plugues ou camadas. Adequado para materiais de longa distância, alta capacidade ou frágeis/abrasivos.

Gradiente de pressão e sua importância

O gradiente de pressão (medido em Pa/M ou Kpa/M) refere -se à mudança de pressão por unidade de comprimento da tubulação. Na transmissão pneumática, indica a perda de energia devido ao atrito, gravidade e resistência à aceleração.

Impactos -chave do gradiente de pressão:

• Consumo de energia: Gradientes mais altos requerem mais energia dos sopradores/compressores.
• Estabilidade do fluxo: os gradientes ótimos garantem o fluxo estável (por exemplo, fluxo de plugue de fase densa). Muito baixo → entupimento; muito alto → desgaste excessivo e desperdício de energia.
• Capacidade de transmissão: dentro de um determinado intervalo, o aumento do gradiente aprimora a taxa de transferência do material.
• Material e dano da tubulação: os gradientes excessivos aumentam a quebra de partículas e o desgaste do oleoduto.

Métodos experimentais e métricas de desempenho

Configuração experimental

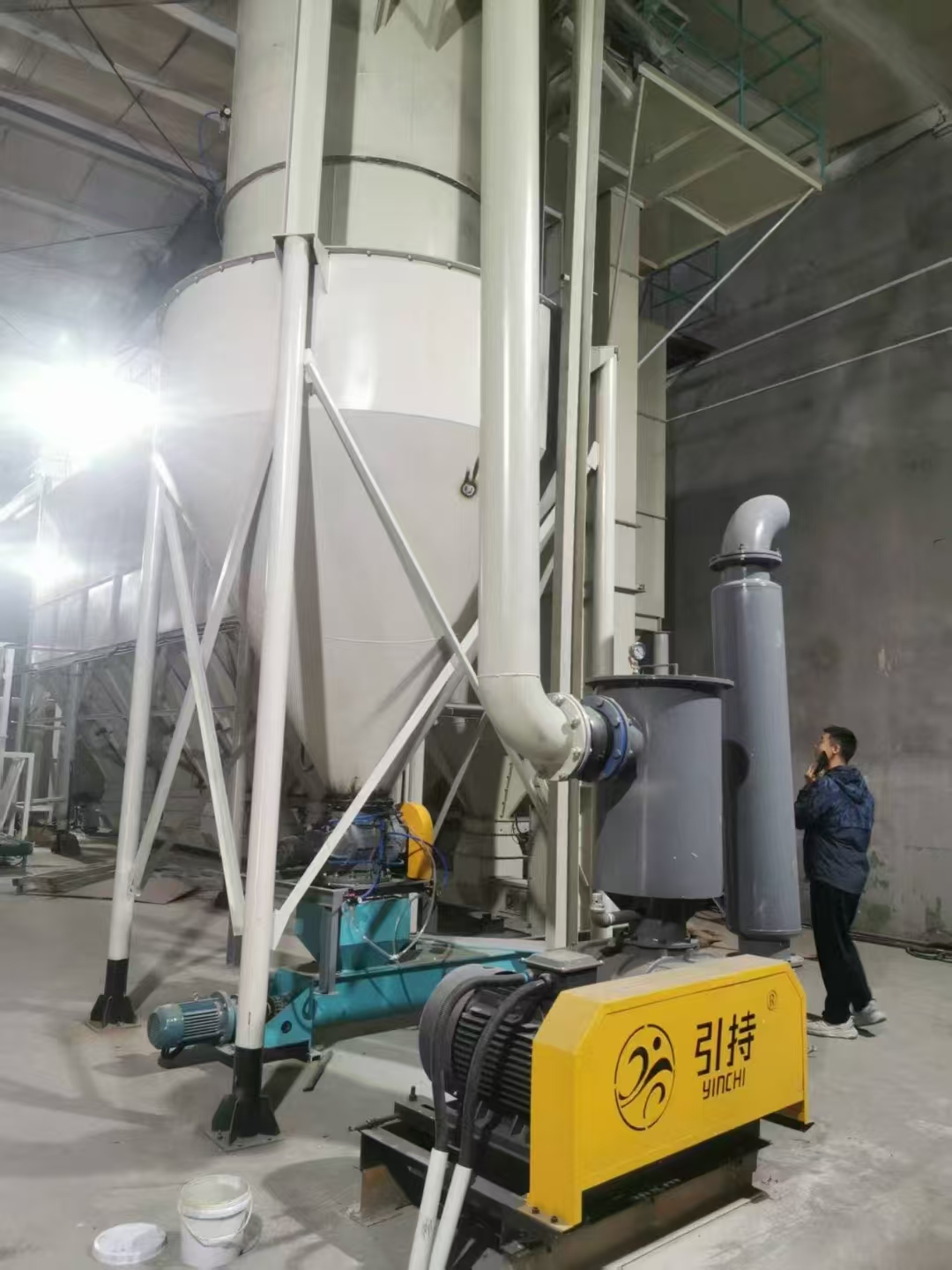

Uma plataforma de teste de transporte pneumática típica inclui:

1. Suprimento de ar (sopradores, compressores)
2. Sistema de alimentação (alimentadores de parafusos, válvulas rotativas)
3. Transporte de pipeline (transparente para observação de fluxo)
4. Separador de gás-sólido (ciclones, filtros de bolsa)
5. Pesagem e coleção (taxa de transferência de material de medição)
6. Sensores e Sistema DAQ:

• Transdutores de pressão (gradientes locais/globais)
• Medidores de fluxo (volume de gás)
• Medição de velocidade (LDV, PIV)
• Sensores de temperatura

Principais indicadores de desempenho

• Queda de pressão total (ΔP _{total ) = fase gasosa (ΔP g ) + fase sólida (ΔP s )}
• Gradiente de pressão (ΔP/L) - parâmetro de núcleo (PA/M)
• Taxa de fluxo de massa sólida (M
• Proporção de gás sólido (μ) = m s /m g
• Consumo de energia (e) = entrada de energia / m
• Taxas de quebra de partículas e desgaste do pipeline

Principais descobertas experimentais

1. Gradiente de pressão vs. capacidade de transmissão

• O aumento do gradiente (via velocidade mais alta de gás/carga sólida) aumenta a taxa de transferência do material, mas não linearmente.
• Exemplo: para grânulos de plástico de 2 mm em um tubo de 100 mm, aumentando ΔP/L de 100 a 300 pA/m aumentou a taxa de transferência de 0,5 para 2 t/h. Aumentos adicionais produziram retornos decrescentes.

       2. Transições de regime de fluxo

• Fase diluída: baixos gradientes correm o risco de liquidação de partículas; Os gradientes ótimos garantem a suspensão estável.
• Fase densa: gradientes abaixo de 150 pa/m causaram entupimento; 250–350 PA/M mantiveram fluxo de plugue estável; > 450 PA/M interromper os plugues em fluxo diluído.

       3. Trade-offs de eficiência energética

• Um gradiente da curva em forma de U liga (ΔP/L) e consumo de energia (e).
• Exemplo: Um sistema de longa distância alcançou o uso mínimo de energia (5 kWh/t) em ΔP/L = 50 kPa.



       4. Material e desgaste do pipeline

• Gradientes altos (por exemplo, 400 vs. 200 Pa/m) dobraram quebra de vidro (0,5% → 2,5%) e desgaste do tubo.

       5. Monitoramento de estabilidade

• Flutuações de pressão (Análise de FFT) Instabilidade do sinal (por exemplo, risco de entupimento).

Insights de otimização de engenharia

1. Projeto e seleção: combina os intervalos de gradiente às propriedades do material (densidade, abrasividade) e requisitos de distância/altura.
2. Ajuste operacional: ajuste as taxas de ar/alimentação para manter ΔP/L no "ponto ideal" para obter eficiência.
3. Controle inteligente: sensores de IoT + loops PID acionados por IA para otimização de gradiente em tempo real.
4. Mitigação de desgaste: use tubos forrados de cerâmica ou curvas reforçadas para materiais abrasivos.
5. Ajustes específicos do material: Adicione ajuda a fluxo ou modifique a rugosidade do tubo para alterar as necessidades do gradiente.

Conclusão e Outlook Future

Esta análise experimental demonstra como os gradientes de pressão influenciam criticamente a eficiência, a estabilidade e o custo do transporte pneumático. Os futuros avanços no controle preditivo movido a IA e nos sistemas adaptativos em tempo real prometem otimização adicional, impulsionando soluções de transporte industrial mais verdes e inteligentes.
