O guia definitivo de engenharia para sopradores de raízes de acoplamento direto

1. Sopradores de raízes de acoplamento direto: conceito central

2. Mecânica do Deslocamento Positivo Rotativo de Acoplamento Direto

3. Vantagens de desempenho em relação aos sistemas acionados por correia

4. Instalação e alinhamento: precisão para longevidade

5. Protocolos de manutenção para unidades Direct Drive

6. Aplicações Industriais Críticas

7. Principais especificações técnicas e guia de seleção

8. Perguntas frequentes (FAQ)

1. Sopradores de raízes de acoplamento direto: conceito central

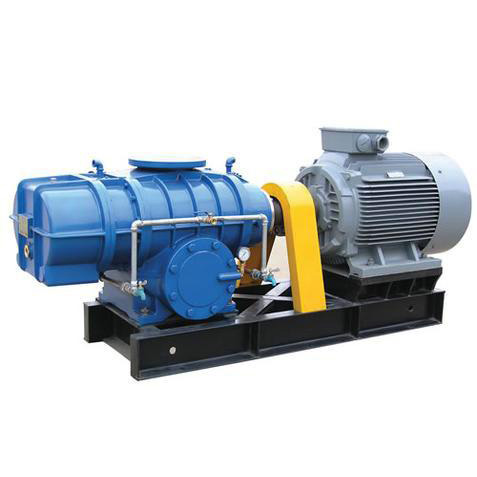

No centro de inúmeros processos industriais, desde o tratamento de águas residuais até o transporte pneumático, está a robusta tecnologia deSopradores de raízes de acoplamento direto. Ao contrário das alternativas acionadas por correia, estas unidades apresentam uma ligação mecânica direta entre o motor e o eixo do soprador através de um acoplamento. Esta distinção aparentemente simples produz benefícios profundos em eficiência, durabilidade e estabilidade operacional. Ao eliminar a correia, o sistema erradica um ponto comum de desgaste e perda de energia, tornando os sopradores de raiz de acoplamento direto uma escolha preferida para aplicações de serviço contínuo onde a confiabilidade é fundamental.

Esta configuração direta garante que a velocidade de rotação do motor seja transferida com precisão para os impulsores, proporcionando um fluxo de ar estável e sem pulsação, que é fundamental para processos como aeração em tratamento biológico ou transporte de materiais em fábricas de cimento. A filosofia de design centra-se na perda mecânica mínima e no tempo de atividade máximo, razão pela qual as indústrias com perfis operacionais exigentes adotam cada vez mais este método de acionamento em vez dos sistemas de correia tradicionais.

2. Mecânica do Deslocamento Positivo Rotativo de Acoplamento Direto

Sopradores de raízes de acoplamento diretooperam com base no princípio de deslocamento positivo, utilizando rotores de dois ou três lóbulos que giram em direções opostas dentro de um invólucro usinado com precisão. O acoplamento direto garante que esses rotores mantenham a sincronização exata, acionados por engrenagens sincronizadoras que evitam o contato metal com metal. À medida que os lóbulos giram, eles prendem um volume fixo de ar na porta de entrada e o transportam para o lado de descarga, onde é expelido contra a pressão do sistema.

A principal vantagem mecânica reside no próprio acoplamento. Um acoplamento flexível, geralmente do tipo trava cônica, conecta o eixo do motor ao eixo do soprador, acomodando pequenos desalinhamentos enquanto transmite o torque de forma eficiente. Este acionamento direto elimina o deslizamento inerente aos sistemas de correia, garantindo que o soprador opere precisamente na velocidade projetada, o que se correlaciona diretamente com uma vazão volumétrica garantida. Essa característica é essencial para processos que exigem um fornecimento de ar medido e consistente, como em reatores de dosagem química ou de leito fluidizado.

3. Vantagens de desempenho em relação aos sistemas acionados por correia

Ao avaliar sopradores de raízes de acoplamento direto em comparação com equivalentes acionados por correia, surgem vários diferenciais de desempenho. Primeiro, o acoplamento direto elimina o tensionamento e o desgaste da correia, o que não apenas reduz a frequência de manutenção, mas também evita a perda gradual de eficiência à medida que as correias se esticam ao longo do tempo. Em segundo lugar, a ausência de um conjunto de correia e polia reduz a área ocupada e o peso geral da unidade, simplificando a instalação e a integração em layouts de fábrica compactos.

Além disso, os sistemas de acionamento direto apresentam níveis de vibração mais baixos e funcionam de forma mais silenciosa, contribuindo para um ambiente de trabalho mais seguro e confortável. A complexidade mecânica reduzida significa que menos componentes estão sujeitos a falhas, aumentando a confiabilidade geral do sistema. Em aplicações onde o espaço é limitado ou onde é necessária uma operação contínua e de alta carga, o acoplamento direto oferece uma vantagem decisiva em termos de estabilidade de desempenho e considerações de custo do ciclo de vida.

4. Instalação e alinhamento: precisão para longevidade

A implantação bem-sucedida deSopradores de raízes de acoplamento diretodepende de uma instalação meticulosa, principalmente do alinhamento do eixo. Mesmo um pequeno desalinhamento pode induzir vibração excessiva, desgaste prematuro do rolamento e fadiga do acoplamento. As melhores práticas da indústria determinam que as metades do acoplamento devem ser instaladas com um ajuste interferente, muitas vezes exigindo aquecimento controlado, para garantir uma conexão segura aos eixos.

O alinhamento adequado envolve a verificação de desvios angulares e de deslocamento. Para uma vida útil ideal, a leitura do indicador total (TIR) ​​nos cubos do acoplamento não deve exceder 0,005 polegadas (0,13 mm) e o desvio paralelo das faces do acoplamento deve estar dentro de 0,001 polegadas (0,03 mm). Além disso, é fundamental estabelecer a folga axial correta entre as metades do acoplamento para acomodar a expansão térmica dos eixos durante a operação, evitando cargas axiais que poderiam danificar os componentes internos do soprador. Recomenda-se o uso de um acoplamento tipo trava cônica para garantir transmissão de torque positivo e facilidade de remoção.

5. Protocolos de manutenção para unidades de acionamento direto

Embora os sopradores de raízes de acoplamento direto exijam intervenção menos frequente do que as unidades acionadas por correia, um cronograma de manutenção estruturado é essencial. As principais áreas de foco incluem lubrificação da caixa de engrenagens e rolamentos, inspeção de acoplamentos e verificação de alinhamento. As trocas regulares de óleo usando o lubrificante recomendado pelo fabricante evitam o desgaste das engrenagens e garantem um funcionamento suave.

As verificações periódicas do acoplamento devem envolver inspeção visual quanto a desgaste ou rachaduras e reaperto dos fixadores de acordo com os valores especificados. O monitoramento de vibração pode servir como uma ferramenta de manutenção preditiva, detectando sinais precoces de desequilíbrio ou desalinhamento. Além disso, garantir que o filtro de ar de admissão esteja limpo e desobstruído protegerá os rotores contra danos por partículas, mantendo a saída de ar limpa e livre de óleo, que é uma marca registrada desses sopradores.

• Diário:Verifique os níveis de óleo, ouça ruídos incomuns, monitore a pressão e a temperatura de descarga.
• Mensal:Inspecione o acoplamento quanto a desgaste, verifique o alinhamento e limpe o filtro de ar.
• Trimestral:Troque o óleo da engrenagem, inspecione os rolamentos e verifique o torque de todos os fixadores.
• Anualmente:Revisão abrangente, incluindo medição da folga do rotor e substituição da vedação.

6. Aplicações Industriais Críticas

O design robusto e o desempenho confiável dos sopradores de raízes de acoplamento direto os tornam indispensáveis ​​em uma ampla variedade de setores. No tratamento de águas residuais, proporcionam aeração essencial para a digestão aeróbica, garantindo a decomposição biológica da matéria orgânica. Na indústria da aquicultura, mantêm níveis críticos de oxigénio dissolvido em lagos e tanques, impactando diretamente a saúde e o rendimento dos stocks.

Para manuseio de materiais a granel, esses sopradores são usados ​​em sistemas de transporte pneumático para transportar cimento, grãos, plásticos e outros pós através de tubulações. O fluxo de ar estável e de alta pressão garante uma transferência de material consistente e eficiente em longas distâncias. Outras aplicações importantes incluem fornecimento de ar de combustão em fornos, reforço de gás em plantas petroquímicas e operações de embalagem a vácuo, demonstrando a versatilidade desta tecnologia em todo o espectro industrial.

Principais setores de aplicação:Aeração de águas residuais · Aquicultura · Transporte pneumático · Indústria de cimento · Usinas de energia · Processamento químico · Manuseio de biogás

7. Principais especificações técnicas e guia de seleção

Selecionando o certoSopradores de raízes de acoplamento diretopara uma aplicação requer uma análise cuidadosa da vazão, pressão e requisitos de energia. Unidades típicas oferecem vazões que variam de 0,6 m³/min a mais de 120 m³/min, com pressões de descarga de até 98 kPa. A potência do motor pode variar de 1,1 kW para unidades menores a mais de 185 kW para modelos industriais de grande escala.

Ao especificar um soprador, considere a pressão diferencial necessária, a vazão desejada nessa pressão e as condições ambientais de operação. O design do rotor de três lóbulos tornou-se o padrão da indústria por suas características de pulsação aprimoradas e eficiência em comparação com os designs de dois lóbulos mais antigos. Consultar curvas de desempenho e fichas técnicas é crucial para garantir que o soprador selecionado opere em seu ponto de eficiência ideal, fornecendo um serviço confiável para a aplicação pretendida.
